ESPECIFICAÇÕES-CHAVE

Tipo de motor	6,8 L415 cu in.
Potência Nominal	275 cv202 kW
Capacidade do tanque de combustível	757 L200 gal.
Comprimento do rotor	312,4 cm123 in.
Diâmetro do rotor	61 cm24 in.
Área do côncavo	0,9 m29,7 sq ft
Área de separação	1,3 m214 sq ft
Capacidade do depósito de grãos	8800 L250 bu
Taxa de descarga	78 L/s2,2 bu/sec

MOTOR

Tipo de motor	6,8 L415 cu in.
Nível de emissões	Brasil Tier 3/América Latina Tier 1
Rotação nominal	2.4 rpm
Potência Nominal	275 cv202 kW
Potência máxima	30 cv22 kW
Capacidade do tanque de combustível	757 L200 gal.

ALIMENTAÇÃO

Tipo de acionador	Fixo ou variável
Tipo de lâmina da corrente transportadora	Ferro fundido
Largura	112 cm44 in.
Comprimento	172,7 cm68 in.
Módulo de alimentação, (FAST)	ReversorPadrãoPadrão

TRILHA/SEPARAÇÃO

Tipo de separador	Rotativo
Comprimento do rotor	312,4 cm123 in.
Diâmetro do rotor	61 cm24 in.
Faixa de rotação do rotor	230 - 1.300 rpm
Área do côncavo	0,9 m29,7 sq ft
Área de separação	1,3 m214 sq ft
Área da grade de separação final	0,3 m23,2 sq ft

SISTEMA DE LIMPEZA

Peneira fixa frontal	0,4 m24,3 sq ft
Peneira superior	1,95 m221 sq ft
Peneira inferior	1,48 m215,9 sq ft
Rotação do ventilador de limpeza	620 - 1.350 rpm

TANQUE DE GRÃOS

Capacidade do depósito de grãos	8.8 L250 bu
Comprimento do sem-fim de descarga	6,6 m21.5 ft
Taxa de descarga	78 L/s2,2 bu/sec

LOCAL DE FABRICAÇÃO

País	Brasil, Horizontina, RS

+ Informações

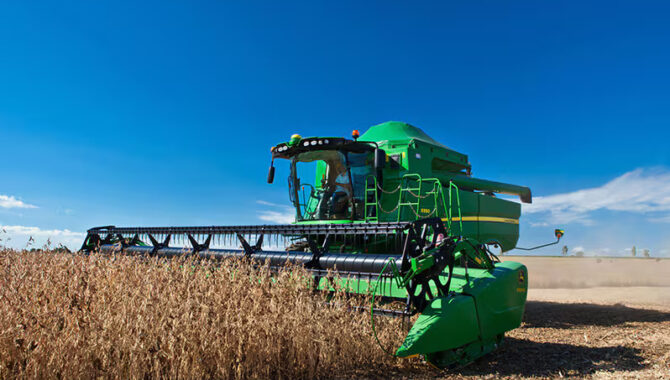

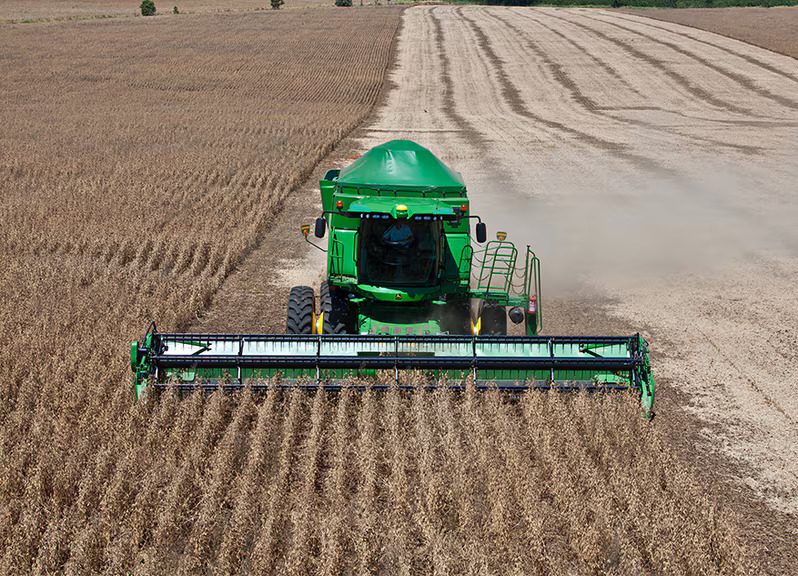

Colher mais em menos tempo, com qualidade e economia

As Colheitadeiras S550 da John Deere atendem aos principais desafios dos produtores de grãos do Brasil. E agora, entregam ainda mais produtividade, precisão, versatilidade e economia, com recursos como: Antena StarFire 6000 e sinal SF3, mapas de produtividade (também para arroz).

Cabine

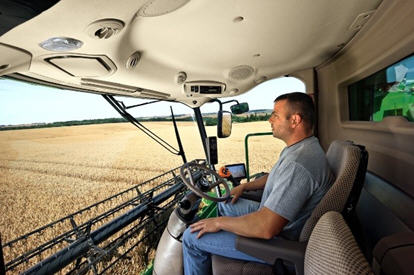

Cabine deluxe

A cabine Deluxe oferece:

• 30 por cento mais espaço interno comparado ao modelo Série 70
• Assento do operador centralizado
• Espelhos retrovisores dobráveis montados na cabine com luzes giratórias
• Ventilador 25 por cento maior e capacidade do sistema de qualidade de ar aumentada
• Assento do operador com suspensão pneumática e regulagens básicas
• Coluna de direção com inclinação simples
• Tomadas de alimentação convenientes
• Preparada para telemetria
• Compartimento padrão de armazenamento
• Preparada para rádio
• Vidros escuros
• Controles do ar-condicionado e do aquecedor no Apoio de Braço
• Limpador do para-brisa dianteiro de duas velocidades e intermitente

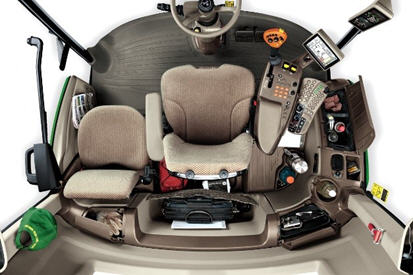

Cabine Premium

A cabine premium inclui os recursos da cabine deluxe mais:

• Display CommandCenter sensível ao toque
• Assento Premium com atenuação lateral e suspensão de baixa frequência
• Coluna de direção com inclinação dupla e controles telescópicos
• Refrigerador
• Compartimentos Premium para armazenamento
• Espelhos montados no teto da cabine com ajuste elétrico
• Rádio com conector de entrada auxiliar
• Quebra-sol dianteiro suspenso

Tecnologia

A nova geração de monitores oferece melhorias em relação à geração atual em termos de resolução de tela, aumento da capacidade de processamento, novas opções e licenças. A S550 estará disponível somente com o monitor universal G5, substituindo as opções anteriores SDUA ou GS3 2630.

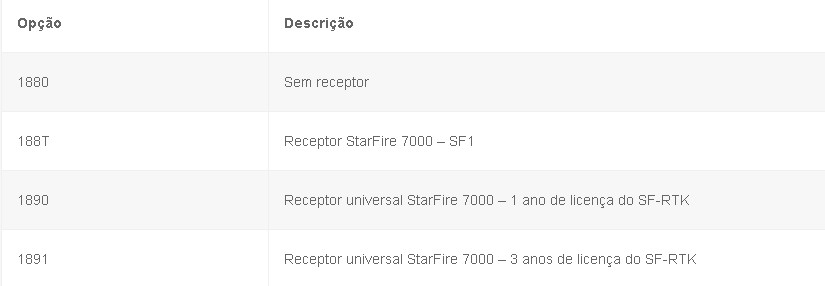

——————————TABELA COMPARATIVA——————————-

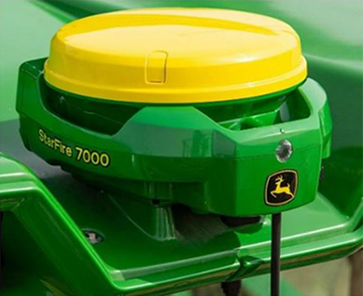

A próxima geração de receptor StarFire apresentará precisão otimizada, tempo de convergência reduzido e oferecerá até cinco anos de repetibilidade.

O sensor de fluxo de massa é montado no tanque graneleiro, na parte superior do conjunto da plataforma do elevador de grão limpo. A placa de impacto é conectada a um sensor eletrônico para medições precisas do rendimento. O sistema tem a capacidade de realizar múltiplas calibrações por cultura, o que aumenta a precisão do rendimento. O sensor de fluxo de massa é um equipamento de série e pode ser removido do equipamento de série quando o Harvest Monitor for removido do equipamento de série.

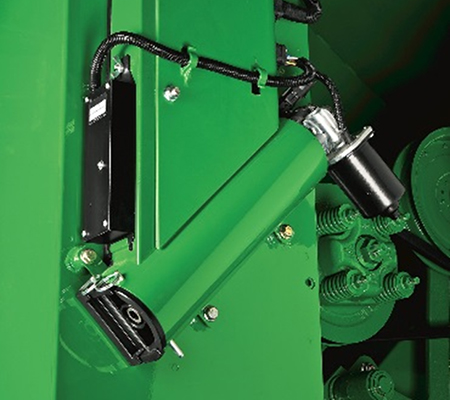

O sensor medidor de umidade é montado no alojamento do elevador de grão limpo. Isso permite abastecimento e tempo de ciclo rápidos com uma câmara, fornecendo leituras de umidade e temperatura mais precisas. O sensor medidor de umidade é um equipamento de série e pode ser removido do equipamento de série quando o Harvest Monitor for removido do equipamento de série.

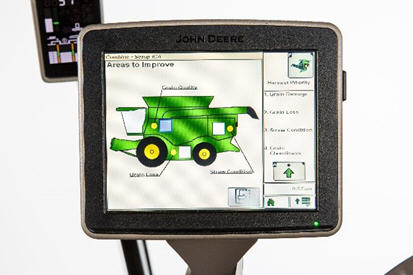

Ajuste interativo da colheitadeira

O Ajuste Interativo da Colheitadeira pode auxiliar os operadores a melhorar a produtividade total diária e sazonal da colheitadeira. O recurso de Ajuste Interativo da Colheitadeira é integrado ao display do CommandARM™, permitindo ao operador otimizar ajustes específicos da colheitadeira.

Valor para o Cliente:

• O Ajuste Interativo da Colheitadeira soluciona problemas que o operador enfrenta durante condições de mudança de cultura ou de colheita, e aumenta a eficiência da colheitadeira
• A maioria das recomendações pode ser realizada automaticamente mediante o toque de um botão pelo operador para facilitar a operação

O Ajuste Interativo da Colheitadeira é integrado ao software da colheitadeira, permitindo que o cliente obtenha o melhor desempenho de sua máquina. Conforme a máquina realiza a colheita e o operador nota um problema como grãos danificados, maior perda de grãos, limpeza dos grãos ou condições de palha, ele tem a possibilidade de acessar o Ajuste Interativo da Colheitadeira, selecionar uma prioridade de colheita e especificar qual área apresenta problemas. As quatro áreas para seleção incluem:

• Grãos danificados – amostra suja do tanque graneleiro, grãos partidos
• Perda de grãos – perda do separador ou perda da peneira
• Limpeza dos grãos
• Condições da palha – qualidade da palha

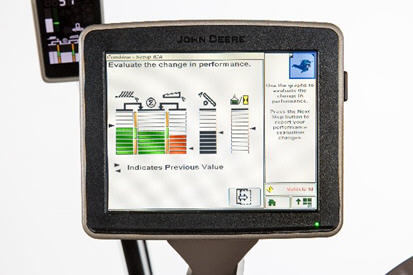

Com base na(s) área(s) que o operador deseja melhorar, a colheitadeira irá então sugerir diferentes recomendações e a maior parte dessas recomendações poderá ser realizada a partir do assento. Assim que o ajuste for realizado, o operador poderá consultar o feedback na tela de avaliação.

O Ajuste Interativo da Colheitadeira é um equipamento de série em todos os modelos das Colheitadeiras Série S.

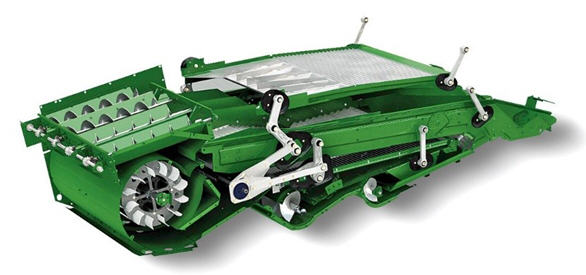

Sistema ativo de limpeza da Série S DF3

As colheitadeiras Série S são equipadas com o Sistema Ativo de Limpeza Série S, responsável por realizar a limpeza em três etapas, resultando em alta capacidade e grãos mais limpos. Esse sistema de limpeza é uma melhoria do sistema atual e é responsável por proporcionar maior capacidade de limpeza graças ao melhor rendimento de trilha e separação dos novos modelos.

Valor para o cliente:

• Até 70 por cento menos perda de grãos em comparação com o sistema de limpeza auto-nivelante
• O sistema DF3 têm 9 por cento menos componentes
• Aumenta em até 15 por cento a capacidade em terrenos inclinados

O Sistema Ativo de Limpeza Série S começa com os sem-fins transportadores localizados abaixo do côncavo, onde o volume de material debulhado é o mais alto, movimentando o material uniformemente para a peneira de limpeza.

Uma vez que o grão está na peneira de limpeza, a peneira de grãos dianteira de abertura fixa limpa até 40 por cento dos grãos antes de alcançar a peneira superior. O ar de alta velocidade do ventilador de limpeza eleva qualquer material leve que esteja percorrendo a peneira fixa ou a superior, resultando em uma separação mais agressiva da palha e em um desempenho de limpeza maior. O sistema de limpeza proporciona a separação do grão enquanto o material passa da peneira superior para a peneira inferior.

A peneira de grãos fornece a classificação adequada por tamanho dos grãos e de outros materiais. Qualquer grão que passe pela peneira inferior é transportado para o tanque graneleiro, enquanto alguns grãos e outros materiais fluem para o sistema de retrilha e reprocessamento.

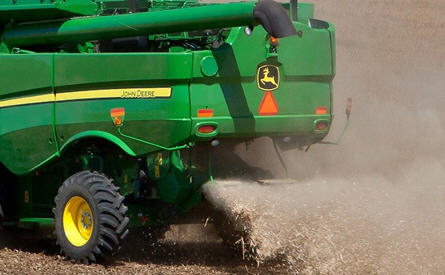

Picador de palha

O picador de palha de corte fino permite o dimensionamento do material residual para melhores práticas de cultivo agrícola.

Valor para o cliente:

• Solução econômica para sistemas de resíduos deluxe, a fim de minimizar o custo da operação.
• Excelente dimensionamento de resíduos para auxiliar na incorporação do solo durante o próximo ciclo de produção da cultura, maximizando o rendimento.

O fio de corte das lâminas é feito de material resistente a desgaste que ajuda a reduzir o desgaste da lâmina. As lâminas são espaçadas de maneira uniforme para corresponder ao conjunto de lâminas ajustáveis.

Lâminas de pá estão localizadas nas extremidades do rotor do picador de palha. Essas lâminas geram ar para ajudar a mover a palha e o palhiço através do picador de palha. Ao redor das lâminas de pá existem proteções de ar fixadas à carcaça do picador de palha, o que ajuda a canalizar o ar através da descarga do picador de palha.

A adição da barra de controle do picador de palha (disponível através do Serviço de Peças) reduz o comprimento do corte quando desejado. A barra de controle é facilmente instalada no piso do picador de palha. O dimensionamento adequado dos resíduos, em conjunto com o design correto do espalhador/defletor traseiro para dispersar resíduos, ajuda a permitir a eclosão consistente das plantas.

NOTA: A barra de controle do picador de palha não é recomendada para aplicações de milho ou soja.

Governador isócrono do motor

Todas as Colheitadeiras Série S são equipadas com um governador isócrono que permite que os acionadores das áreas funcionais da colheitadeira continuem operando a uma velocidade constante até exceder a potência nominal do motor. Um conveniente medidor de potência na coluna digital do canto da cabine oferece indicação visual constante do nível de potência do motor e de quando ele está operando na melhor faixa para um ótimo desempenho no campo.

Valor para o Cliente:

• Uma velocidade constante do motor aumenta o desempenho geral da máquina
• O medidor de potência permite que o operador obtenha o melhor desempenho do motor e o melhor consumo de combustível, bem como o menor custo de operação
• Uma velocidade consistente do motor aumenta a durabilidade

O governador isócrono do motor mantém a velocidade do motor constante até exceder a potência nominal do motor. O governador isócrono é acionado eletronicamente somente quando o separador ou o sem-fim de descarga é acionado. A velocidade da peneira de limpeza é diretamente proporcional à velocidade do motor. A peneira de limpeza funciona melhor ao se aproximar de sua velocidade máxima de funcionamento. Em motores não isócronos, a velocidade da peneira é calibrada para limitar a velocidade máxima da peneira proporcionalmente à velocidade máxima do motor sem carga. Isso deixa a velocidade da peneira sujeita à diminuição da velocidade ideal de limpeza em condições de carga mais resistente e mais pesada. O governador isócrono gerencia e mantém a velocidade do motor ao longo de todas as condições de cultura, levando a um sistema de limpeza mais consistente e com melhor desempenho.

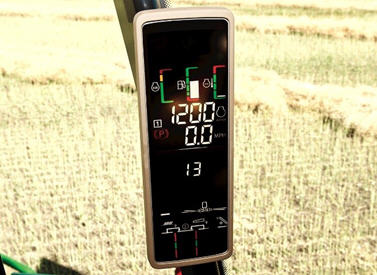

Um medidor de potência na cabine oferece ao operador uma referência visual de quanta potência está sendo usada. Quando a colheitadeira é operada na faixa verde, ela funciona abaixo da velocidade nominal em rotação constante; quando atinge a área amarela, ela excede a velocidade nominal e a rotação do motor começa a cair. Ao alcançar a área vermelha, o operador é informado de que a máquina está perto de alcançar a potência máxima, portanto o operador deve ficar atento ao rendimento da máquina.

O medidor de potência na cabine oferece ao operador uma referência visual de quanta potência está sendo usada, semelhante à maneira como as mudanças na velocidade do motor são exibidas. O display é equipado com um gráfico de barras, que mostra ao operador quanta potência do motor está sendo usado a cada momento.

• Verde – 35 a 100 por cento de carga do motor (14 barras)
• Amarelo – 101 a 110 por cento de carga do motor (4 barras)
• Vermelho – 111 a 114 por cento de carga do motor (2 barras)

Rotor TriStream™
O rotor TriStream é único para a John Deere, pois possui um design levemente cônico na área de trilha para a melhor qualidade de grãos da categoria enquanto reduz drasticamente a interrupção do fluxo de material que algumas vezes acompanha as cargas pesadas do rotor. O rotor TriStream é recomendado para produtores que colhem principalmente grãos como os de soja e milho, juntamente com grãos finos de fácil debulha.

As aletas espirais ao redor do rotor guiam o material através da área de trilha e separação em um efeito de puxar e soltar para melhorar o desempenho. Este recurso da Colheitadeira Série S John Deere irá gerar menor consumo de potência.

Valor para o cliente:

• A tecnologia do rotor TriStream reduz a força necessária para mover o material através da colheitadeira em pelo menos 20 por cento, maximizando a eficiência do combustível.
• As ranhuras estriadas nos elementos de trilha permitem que o rotor em formato cônico mova o material de maneira mais eficiente, maximizando o desempenho de trilha da cultura e a qualidade dos grãos.
• As aletas de serviço pesado nas tampas superiores impulsionam suavemente a cultura para trás através da extensão do rotor, garantindo que todos os grãos trilhados sejam separados.

As tampas cônicas superiores possibilitam uma movimentação suave do material dentro da área de trilha e separação. As tampas superiores têm um raio maior que o rotor, permitindo que o material se expanda à medida em que passa ao longo do topo do rotor. Esse design usa a ação de puxar e soltar o material da cultura, ajudando na trilha e na separação, reduzindo assim o consumo de potência.
